Posuvný systém Atrivant 80

povrchové úpravy

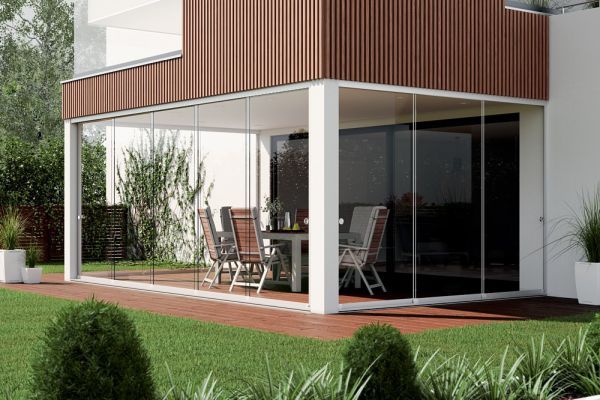

Inovativní systém pro skleněné posuvné dveře ze skla s tlumeným dorazem pro každé křídlo. Spolu s patentovaným, precizním a jemným dotahem v koncové poloze. Unášení křídel při manipulaci je zajištěno tlumeným sběračem pro maximálně komfortní a průhledné zasklení balkonů, teras a zimních zahrad bezpečnostním kaleným sklem ESG.

Ochrana před nepříznivým počasím jako vítr a déšť umožňuje prodloužit sezónu na terase nebo balkoně během chladnějších ročních období (jaro / podzim). Možnost použití odvodňovacího profilu zajišťuje iv případě deště uchovat interiér v suchu. V interiérech může být systém použit na dělení resp. oddělení prostoru jako např. kuchyň, obývací pokoj, šatník, dělení jídelních prostor atd.

Systém byl navržen na obraně proti zátěže větrem do třídy 4 dle EN12211 / 12210. Tuto zkoušku zvládl bravurně v akreditovaném profesionálním institutu. Spodní vodicí kolejnice bez odvodňovacího profilu má výšku pouze 20 mm, čímž splňuje podmínku o přístupnosti dle DIN 18040-2. Může být však také zapuštěná rovině s podlahou!

Jednoduchý způsob zajištění koncových křídel vůči pohybu lze na přání nahradit uzamykáním.pro lepší odolnost vůči prachu lze doobjednat samolepicí těsnící štětiny mezi skla.

Váha křídla Do max. 80kg pro každé jedno křídlo.
Šířka křídla Nejméně 610mm .
Nejvíce 1500mm .
Poměr výšky a šířky křídel nesmí překročit poměr 3: 1.
Výška systému Při použití systému v exteriéru maximálně 2500mm . *
Při použití systému v interiéry maximálně 3205mm .
Tloušťka a typ skla Při výšce systému do 1800mm : 8mm alebo10mm kalené sklo (ESG).
Při výšce systému více než 1800mm : 10mm kalené sklo (ESG).
Šířka systému (instalace) Při jednostranné instalaci maximálně 6000mm .
Při oboustranném instalaci maximálně 12000mm .
Pojezdový vozík Vozík s vysoce kvalitními a přesnými kuličkovými ložisky z nerezavějící oceli v plastovém pouzdře.
Provedení 3, 4 nebo 5 kolejnicový systém s postupným tlumeným sběračem posuvných křídel při otevírání i zavírání; oboustranným tlumeným dorazem s dotahem všech posuvných křídel; vpravo nebo vlevo uzamykatelné; s pevným panelem nebo bez; dostupné barvy: přírodní elox EV1, antracit- RAL7016, bílá- RAL9016.

* Omezeno na splnění zátěže větrem třídy 4 dle EN12211 /12210. V zónách slabšího zatížení větrem mohou odborníci povolit i větší výšky systému (i na chráněném místě na závětrné straně).


Cielený výber materiálu pre vodeodolnosť

Vďaka cielenému výberu materiálov zostane váš systém Atrivant 80 trvalo funkčný, a to aj napriek vlhkým vplyvom prostredia. Atrivant 80 používa vysoko kvalitný, kvapalinotesný hydraulický tlmič, ktorý zostáva plne funkčný aj pri priamom kontakte s vodou. Nerezová pružina a nerezová piestna tyč navyše zaisťujú maximálnu vodeodolnosť systému tlmenia a zaťahovania. Pojazdy sa odvaľujú na nehrdzavejúcich presných guličkových ložiskách z nehrdzavejúcej ocele s plastovým povrchom a umožňujú tak trvalo kvalitné jazdné vlastnosti.


Vhodnosť pre vysoké zaťaženie vetrom

Рисунок на поле


Atrivant 80 odolá aj vysokému zaťaženiu vetrom až do triedy 4 podľa EN12211/12210. Systém prešiel príslušným testom akreditovaným skúšobným ústavom na výbornú. Pri silnom zaťažení vetrom sa sklenené tabule, ktoré sú pevne spojené so spodným profilom; aby tieto zostali bezpečne vo vedení, má Atrivant 80 dostatočne vysokú vložku v stropnej koľajnici a vozíky obopínajú podlahovú koľajnicu s dvojitou ochranou.

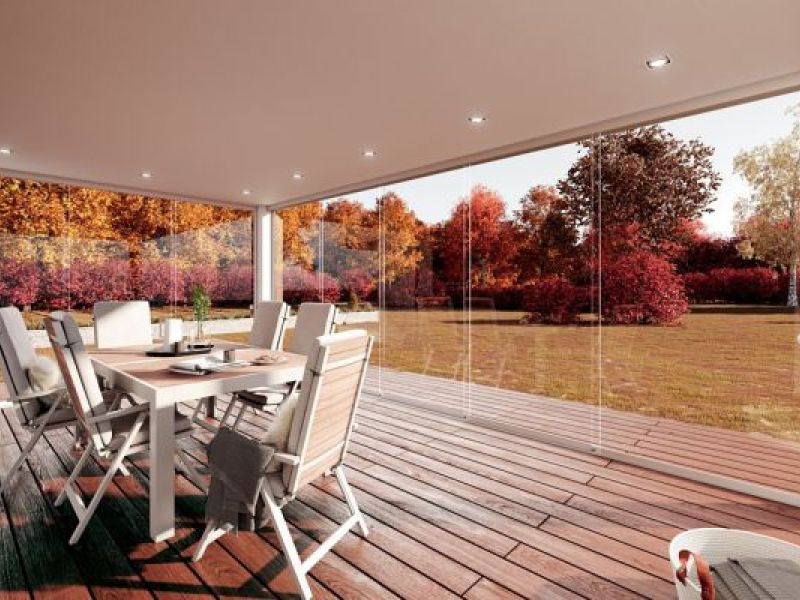

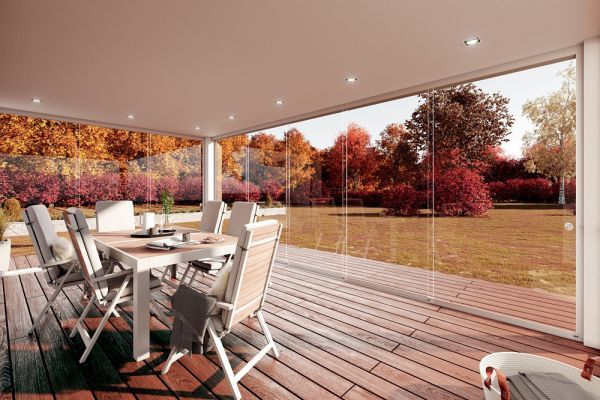

Keď sú krídla zatvorené, Atrivant 80 do značnej miery blokuje lístie, vietor a dážď. Počas slnečných a chladnejších dní umožňujú uzavreté krídla interiér vykúriť a udržať si príjemné teplo na dlhší čas. Vďaka Atrivantu 80 si môžete svoju terasu užívať aj večer a v chladnejších ročných obdobiach (jar/jeseň).

Sofistikovaný drenážny profil

Dobre premyslený drenážny systém zaisťuje, že aj silný dážď môže dobre odtekať a interiér zostane do značnej miery suchý.

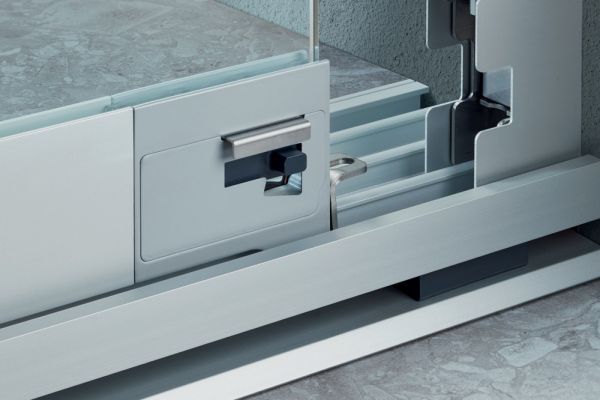

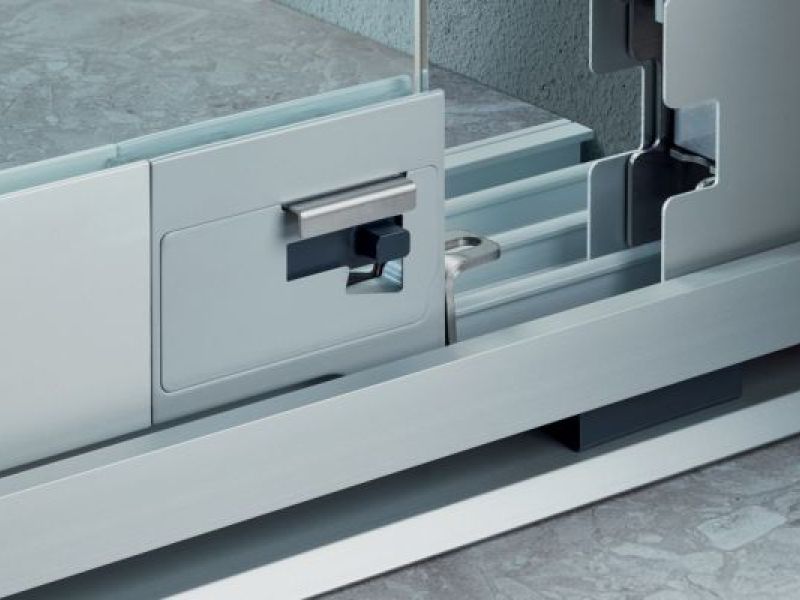

Dráha je upevnená na drenážny profil dištančnými klinmi. Perforácie v koľajnici a veľké medzery medzi jednotlivými dištančnými klinmi umožňujú rýchly odtok dažďovej vody, ktorá naráža na koľajnicu – aj pri silnom daždi. V dištančných klinoch sú integrované tmely, ktoré zabraňujú prenikaniu vody do stavebnej konštrukcie.

Vďaka Atrivantu 80 začína sezóna na terase skôr a trvá dlhšie.



Zabezpečuje, že posuvné krídla sú veľmi malé, keď sú otvorené.

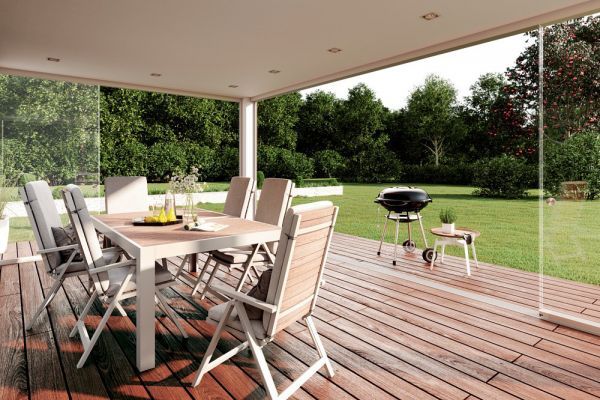

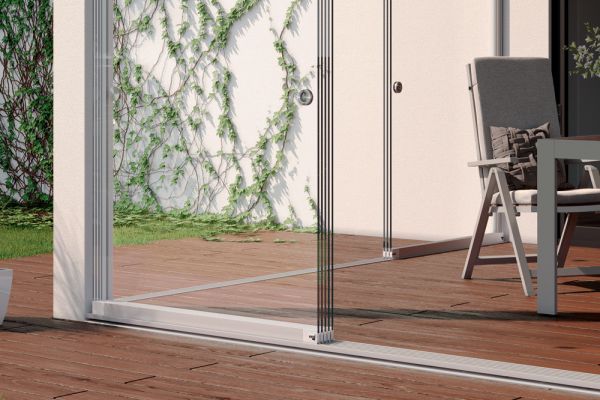

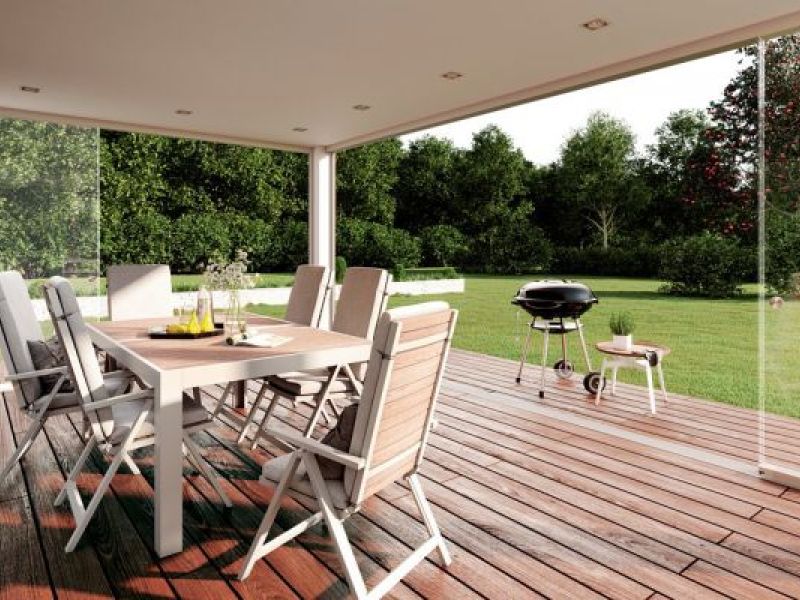

TELESKOPICKÉ POUŽITIE umožňuje enormnú šírku otvoru, takže môžete na terase alebo balkóne sedieť ako vonku, keď je pekné počasie a užívať si slnko bez obmedzení. V otvorenom stave je možné paralelne vedľa seba zaparkovať až päť posuvných panelov. Bez pevného prvku je možné krídla posúvať na ľubovoľné miesto.


Pri Atrivant 80 je možné posuvné krídla súčasne odsunúť do strany jediným pohybom.


SOFT CATCH zaisťuje, že nasledujúce posuvné krídla sú pri zatváraní aj otváraní postupne unášané. Keďže tlmiče sú integrované do nosičov, sú vždy prenášané jemne a ticho. Ak si ho nechcete zobrať so sebou napr. B. chcete vytvoriť priechod medzi krídlami, strhávanie sa dá jednoducho deaktivovať nohou bez zohýbania. Ak sa potom panely zatlačia cez seba, strhávanie sa opäť automaticky aktivuje.


 Možnost odpojení křídel od sebe také usnadňuje čištění v oblasti překrytí tabulí. Dráhu a drenážní profil lze snadno opláchnout hadicí na vodu.

 Jemne a potichu zabrzdí sklenené dvierka na dráhu niekoľko centimetrov, čím zabráni silnému nárazu na sklenené dvierka bez hluku a vibrácii.

Bezpečně zatáhne posuvná křídla do koncových poloh a zabrání jejich zpětnému pružení. Díky stažení koncové polohy na obou stranách všech posuvných křídel získáte s Atrivant 80 následující výhody:


 Výhody při zavírání/s uzavřenými křídly


 Po inovativním tlumení systém zavírání PERFECT CLOSE při zavírání bezpečně vytáhne vnější posuvná křídla do koncové polohy a zaručí tak zcela uzavřený systém i při neúplném nebo ukvapeném zavírání. Křídla nevyskočí a neúmyslnému otevření po procesu zavírání (např. vlivem větru) je zabráněno zatažením koncové polohy.


Výhody při otevírání/s otevřenými křídly


 U otevřených křídel zajišťuje PERFECT CLOSE, že křídla v koncové poloze zaparkují úhledně vedle sebe. V případě systémů bez pevného křídla lze kdykoli libovolně zvolit stranu parkovací polohy.


 PERFECT CLOSE zajišťuje, že křídla jsou vždy perfektně umístěna.

Zabezpečuje, že tlmiče vždy spoľahlivo fungujú.

Aby sa systém tlmenia a zasúvania COMFORT STOP a PERFECT CLOSE spúšťal spoľahlivo a aby sa predišlo poškodeniu tlmiacich systémov, musia byť rameno aktivátora a vidlica vodiča tlmiča navzájom správne horizontálne aj vertikálne zarovnané. Pri Atrivant 80 je to zaistené inteligentným, patentovaným dizajnovým princípom:

Optimálne vodorovné vyrovnanie sa dosiahne automaticky vďaka aktivátorom pripojeným ku koncovým dorazom a tlmičom presne namontovaným na posuvných krídlach pomocou uhlových dosiek.



Správne vertikálne nastavenie je dosiahnuté pomocou výškovo nastaviteľných aktivačných ramien. Nastavenie výšky ramena aktivátora (+/- 8 mm) je hračkou pomocou mierky a skrutky, ktorá je ľahko dostupná zospodu.



Ak sa dvere zatvoria príliš silno, na konci dráhy odpruženia zostane zvyšková rýchlosť. Pri Atrivant 80 koncový doraz konečne zastaví posuvné krídlo a zabráni tak zlomeniu komponentov tlmiča.



Atrivant 80 je navrhnutý ako modulárny systém založený len na niekoľkých komponentoch.

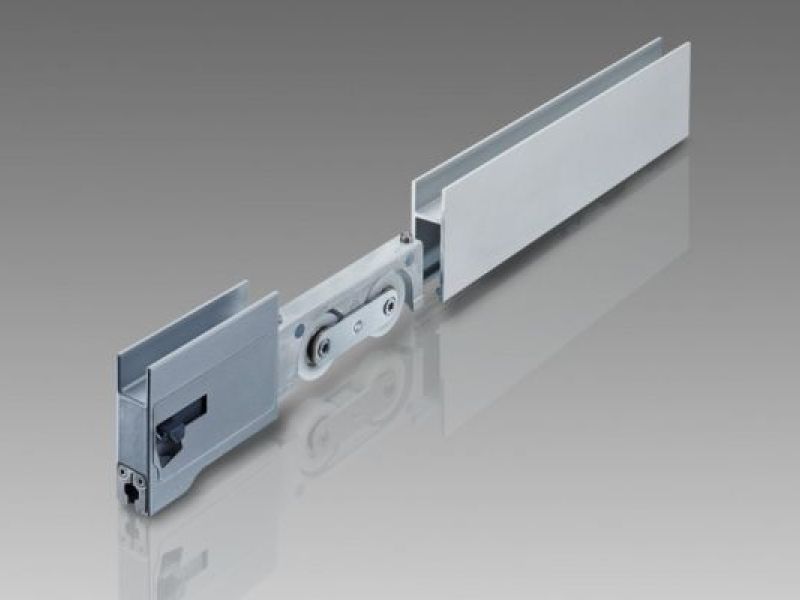

Vďaka inteligentným adaptérom bežeckých pätiek, do ktorých sa zmestí pohon tlmených dverí aj pojazd, výrobca nemusí vykonávať žiadne projektové úpravy, čo umožňuje skladové zásoby, krátke dodacie lehoty a flexibilné prispôsobenie príslušným rozmerom.

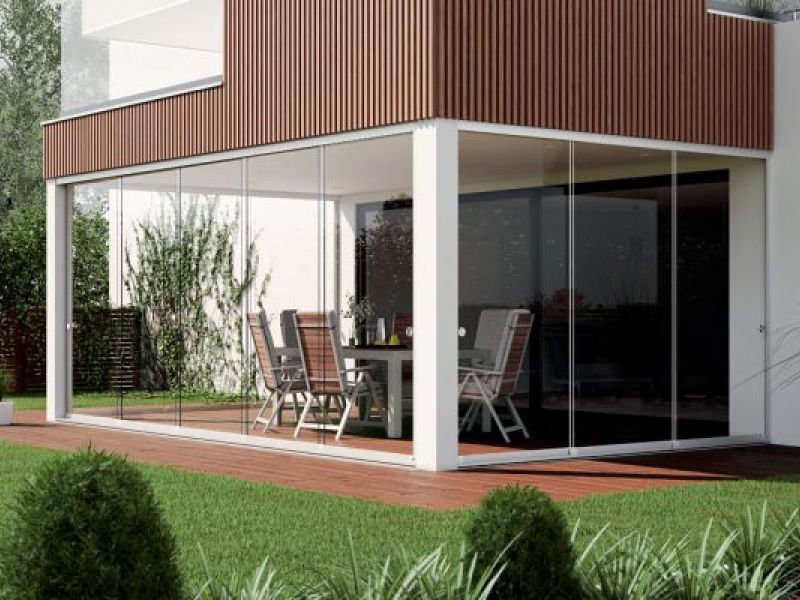

Atrivant 80 implementuje takmer akúkoľvek inštalačnú situáciu:
- otváranie paralelne na jednu alebo dve strany
- lineárne systémy v tvare L alebo U
- zasklenie do výšky miestnosti alebo zasklenie namontované na parapetoch
- v exteriéri aj v interiéri

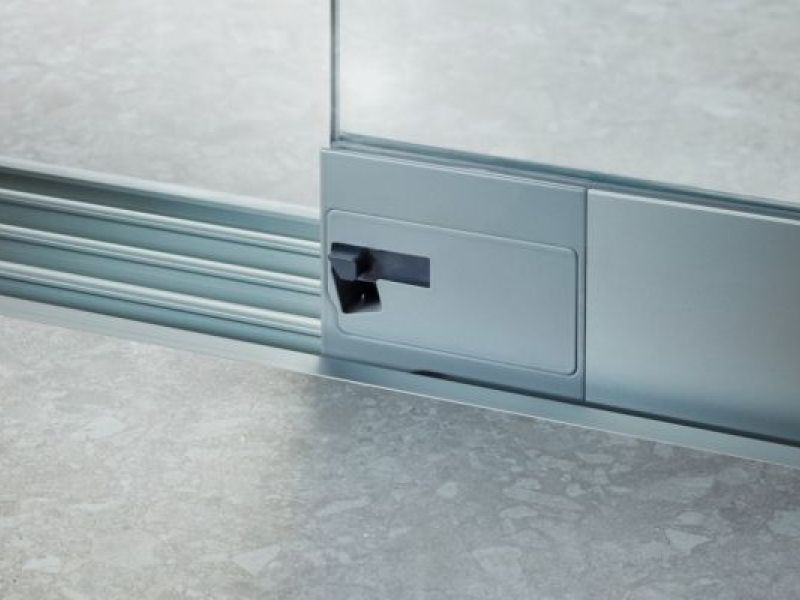

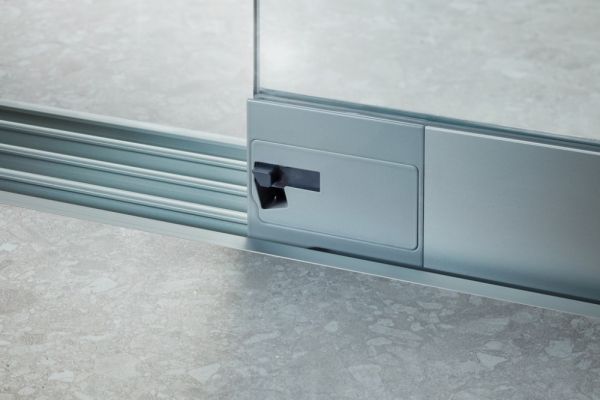

Ak by systém Atrivant 80 napr. B. používa sa ako predeľovač miestností alebo šatňa v interiéri, bežecká dráha bez drenážnych otvorov a bez drenážneho profilu môže byť pripevnená priamo na spodnú konštrukciu. Spodná lišta je vysoká iba 20 mm a v prípade potreby sa dá zapustiť do podlahy. Atrivant 80 je preto možné použiť aj v bezbariérových bytoch podľa DIN 18040-2. Na želanie môže byť Atrivant 80 uzamknutý zvnútra v stenovom profile a/alebo v podlahovej lište, aby sa zabránilo vlámaniu, alebo môže byť vybavený západkovým zámkom, ktorý možno ovládať z oboch strán. Ak postačuje zámok ovládateľný zvnútra, lankový zámok integrovaný do koncového profilu steny ponúka pekné riešenie zo strany steny. Toto sa dá pohodlne ovládať vo výške bokov bez zohýbania sa. Dve polohy nastavenia uzamykacieho gombíka umožňujú užívateľovi rozhodnúť, či sa má krídlo pri zatváraní vtiahnuť do už zatvoreného zámku (funkcia zaklapnutia) alebo či má krídlo zostať odomknuté.

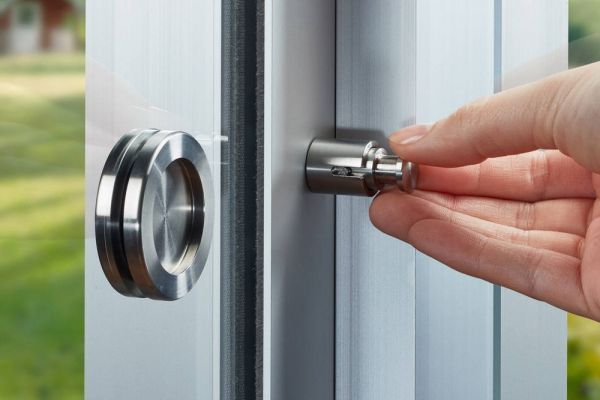

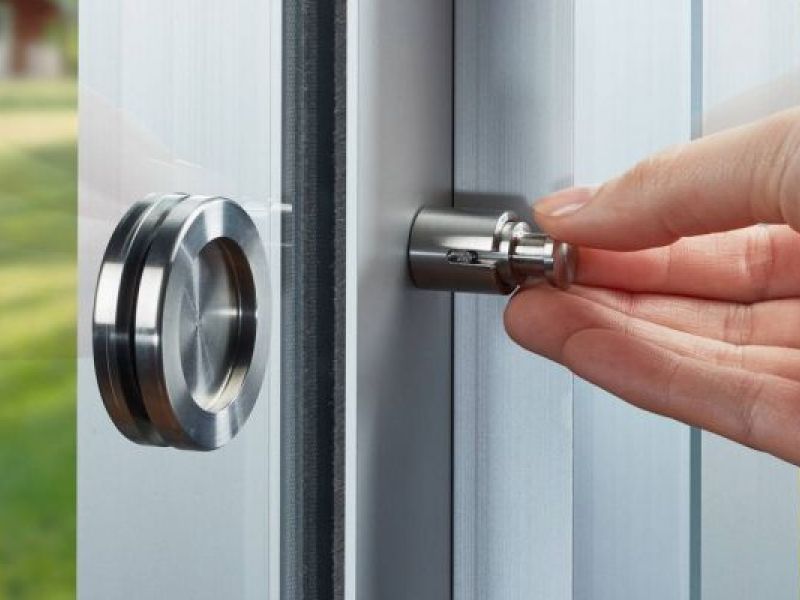

Uzamykanie v stenovom profile                                         Uzamykacie tlačidlo vo výške bokov

Vďaka modulárnym riešeniam SYSTEM FIT splní všetky vaše požiadavky na inštaláciu.
