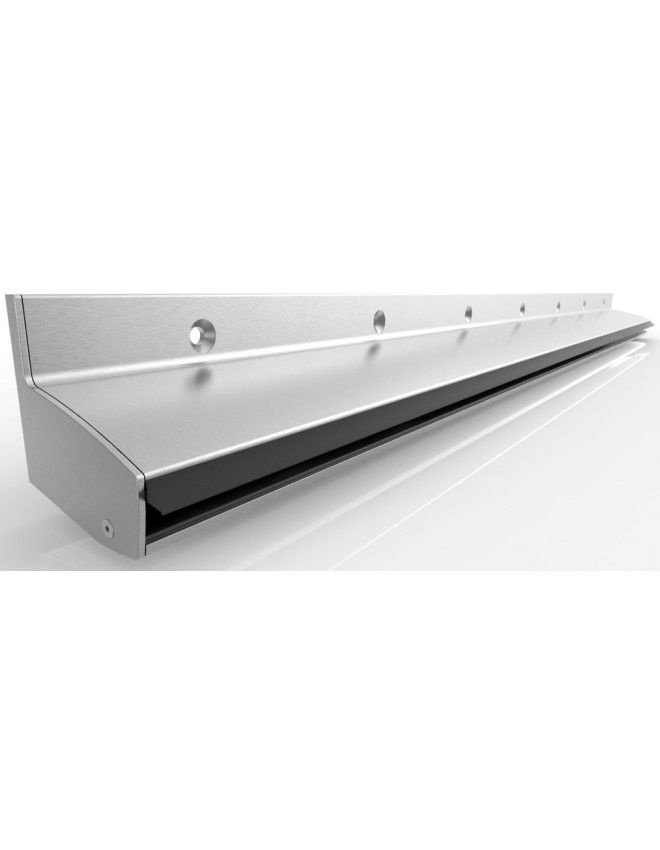

Přistřeškový profil bez vrchní krytky
Kód: 1510E6EV1-17
Popis:
Pre hrúbku stakla VSG 17,52mm , Bez tiahel , , Konzolový set bez krytky, , Jednoduché úpravy , , Možná šířka až 3000 mm , , 17,52 mm VSG s TVG s Sentry Glas , , Maximální pokles skla 1100 mm , , Maximální zatížení 3,98 kN / m2 , , Za sebe je možné namontovat několik nástěnných profilů , , Nezbytné vrtání do skla ve spodním stolku na…
Více
Více
Rozměry
- L=1400mm, vypětí skla 1100mm, délka skla 1398mm
- L=1600mm, L=1600mm, vypětí skla L=1100mm, délka skla L=1598mm
- L=1800mm, vypětí skla L=1100mm, složený z kusů 2x900mm
- L=2000mm, vypětí skla L=1100mm, délka skla L=1998mm
- L=2300mm, L=2300mm, vypětí skla L=1100mm, délka skla L=2298mm, skládá se z časí 900x1400mm
- L=3000mm, vypětí skla L=1100mm, délka skla L=2998mm, složení 1400+1600mm
Provedení: Stříbrný eloxovaný hliník
10.2 MB / PDF
1.3 MB / PDF
Podobné produkty

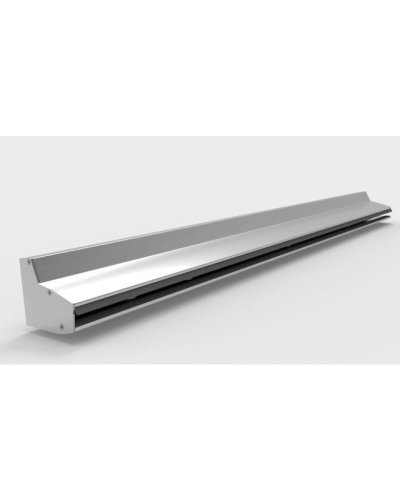

Přistřeškový profil s vrchní krytkou
Kód: 1511E6EV1-17
Stříbrný eloxovaný hliník
od 23516.74 Kč
Na objednávku
- Pre hrúbku skla VSG 17,52mm
- Bez tiahel
- Konzolový set bez krytky (1510) a s krytkou (1511)
- Jednoduchá montáž
- Možná šírka do 3000mm
- 17,52mm VSG z TVG s Sentry Glas
- Maximálne vypätie skla 1100mm
- Maximálne zaťaženie 3,98kN/m2
- Je možné namontovať viacero stenových profilov za sebou
- Potrebné vrtanie do skla v spodnej tabule na krajoch skla (vrtanie pre poistné skrutky)
- Pre hrúbku stakla VSG 17,52mm
- Bez tiahel
- Konzolový set bez krytky
- Jednoduché úpravy
- Možná šířka až 3000 mm
- 17,52 mm VSG s TVG s Sentry Glas
- Maximální pokles skla 1100 mm
- Maximální zatížení 3,98 kN / m2
- Za sebe je možné namontovat několik nástěnných profilů
- Nezbytné vrtání do skla ve spodním stolku na okrajích skla (vrtání do stejného šroubu)
1x stenový profil
1x vrchné zasklievancie tesnenie
1x podkladový gumový profil
1x vymedzovací plastový profil
2x obojstranná páska (pravá/ľavá) na uchytenie koncovej krytky
2x koncová krytky(pravá/ľavá)
3-4x- prítlačná skrutka
2x poistná skrutka
1x vrchné zasklievancie tesnenie
1x podkladový gumový profil
1x vymedzovací plastový profil
2x obojstranná páska (pravá/ľavá) na uchytenie koncovej krytky
2x koncová krytky(pravá/ľavá)
3-4x- prítlačná skrutka
2x poistná skrutka
1x stenový profil
1x vrchné zasklievancie tesnenie
1x podkladový gumový profil
1x vymedzovací plastový profil
2x obojstranná páska (pravá/ľavá) na uchytenie koncovej krytky
2x koncová krytky(pravá/ľavá)
1x krytka
3-4x- prítlačná skrutka
2x poistná skrutka
1x vrchné zasklievancie tesnenie
1x podkladový gumový profil
1x vymedzovací plastový profil
2x obojstranná páska (pravá/ľavá) na uchytenie koncovej krytky
2x koncová krytky(pravá/ľavá)
1x krytka
3-4x- prítlačná skrutka
2x poistná skrutka
